سیدھے سیون ویلڈیڈ اسٹیل پائپ (LSAW اسٹیل پائپ) ، ڈبل - رخا ڈوبے ہوئے آرک ویلڈنگ اسٹیل پائپ (DSAW اسٹیل پائپ) ، طول بلد ڈوبے ہوئے آرک ویلڈیڈ اسٹیل پائپ ، اعلی تعدد سیدھے سیون ویلڈیڈ پائپ

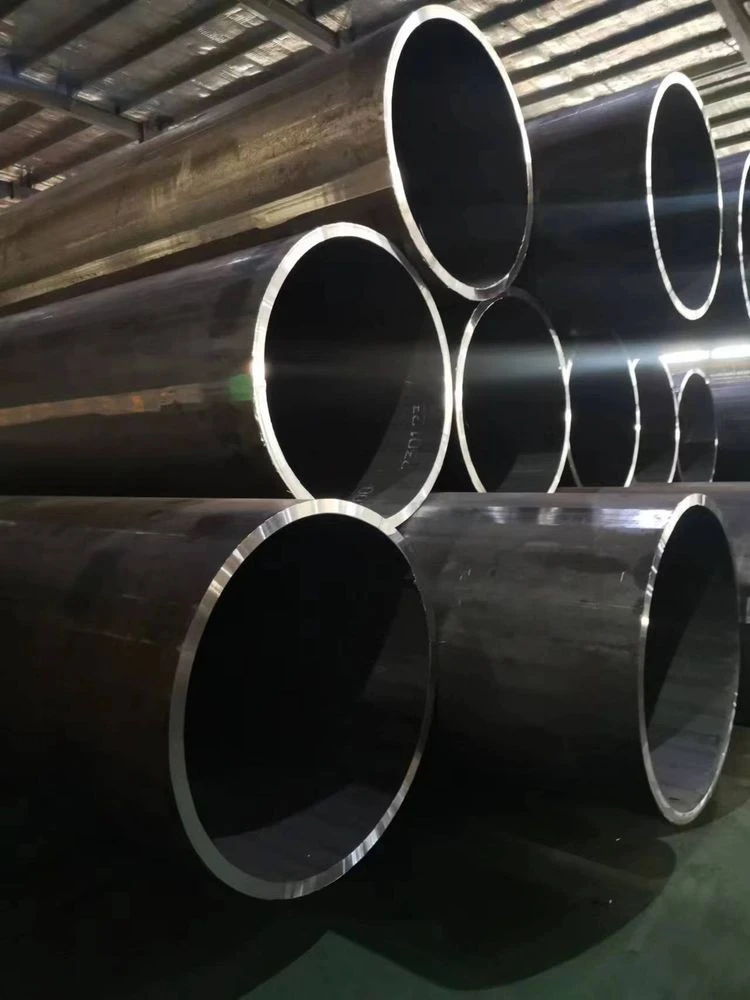

ایل ایس اے ڈبلیو اسٹیل پائپیلسو (طول البلد ڈوبی آرک ویلڈنگ) اسٹیل پلیٹوں سے بنی ایک قسم کا آری پائپ ہے جو JCOE یا UOE تشکیل دینے والی ٹکنالوجی کے ذریعہ گرم تھا۔ جے سی او ای ٹیکنالوجی مینوفیکچرنگ کے دوران شامل ہونے اور تشکیل دینے کے عمل کے ساتھ ساتھ اندرونی اور بیرونی ویلڈنگ اور ویلڈنگ کے بعد کی جانے والی سردی میں توسیع کی نمائندگی کرتی ہے۔
اسٹیل پائپ بنیادی طور پر دو مختلف مینوفیکچرنگ طریقوں سے تیار ہوتے ہیں ، یعنی ویلڈیڈ پائپ یا ہموار پائپ۔ LSAW - طول البلد ڈوبنے والی آرک ویلڈنگ ایک خاص ویلڈنگ کی تکنیک ہے جو ویلڈیڈ پائپوں کی تیاری میں استعمال ہوتی ہے ، LSAW عام طور پر سب سے زیادہ معاشی حل ہوتا ہے جب آپریٹنگ حالات کو اعلی داخلی یا بیرونی دباؤ کی وجہ سے اونچی دیوار کی موٹائی کی ضرورت ہوتی ہے۔
LSAW اسٹیل پائپ کے درجات:
پائپ لائن کے لئے: API 5L GR A ، GR.B ، X42 ، X45 ، X50 ، X60 ، X60 ، X65 ، X70 ، X80
ڈھیروں کے لئے: ASTM A252 GR 1 ، GR 2 ، GR 3
ASTM A53: GR A ، GR B ، GR C.
بی ایس 4360: گریڈ 43 ، گریڈ 50
EN: S275J2H ، S275J0H ، S355J0H ، S355J2H ، S355NH ، S460NH
LSAW اسٹیل پائپ کا اطلاق:
تیل/گیس/پانی کے لئے استعمال کیا جاتا ہے
منتقلی
انجینئرنگ
آف شور پروجیکٹس۔
جب اعلی - طاقت کی تعمیر کرتے ہو تو ، اعلی - سختی ، اعلی - کوالٹی لمبا- فاصلہ تیل اور گیس پائپ لائنز ، اسٹیل کے پائپ زیادہ تر بڑے {{-}}} {5- walled walled walled walled walled walled walled walled 5}} walled 5}} walled 5}} walled 5}} walled 5}} walled 5}} walled 5}} walled. API کے معیار کے مطابق ، تیل اور گیس کے بڑے پائپ لائنوں میں ، جب کلاس 1 اور کلاس 2 کے علاقوں سے گزرتے ہو جیسے اعلی - سرد علاقے ، سمندری کنارے ، اور گنجان آباد شہری علاقوں میں ، سیدھے سیون ڈوبے ہوئے آرک ویلڈیڈ پائپ صرف نامزد کردہ پائپ قسم ہیں۔
LSAW اسٹیل پائپوں کے فوائد:
1) اعلی پیداوار کی کارکردگی: روایتی طویل ویلڈیڈ پائپوں کے مقابلے میں ، ایل ایس اے ڈبلیو سیدھے سیون ویلڈیڈ پائپوں میں پیداوار کی اعلی کارکردگی ہے۔
2) مستحکم ویلڈنگ کا معیار: ڈوبے ہوئے آرک ویلڈنگ ٹکنالوجی کا استعمال ویلڈنگ کے معیار کے استحکام کو یقینی بنا سکتا ہے۔
3) اعلی ویلڈ کوالٹی: ویلڈ کا معیار زیادہ ہے اور اعلی ضروریات کو پورا کرسکتا ہے۔
4) بڑے - قطر ویلڈیڈ پائپوں کے لئے موزوں: LSAW سیدھے سیون ویلڈیڈ پائپ بڑے - قطر کے پائپوں کی تیاری کے لئے موزوں ہیں۔
5) سادہ عمل کنٹرول: دوسرے ویلڈنگ کے طریقوں کے مقابلے میں ، LSAW سیدھے سیون ویلڈیڈ پائپوں کا عمل کنٹرول نسبتا simple آسان ہے۔
LSAW اسٹیل پائپ کے سائز:
OD: 16 "-72"
|
O.D. |
W.T. |
لمبائی (م) |
|||||||
|
انچ |
ملی میٹر |
min.yield طاقت (MPa) |
|||||||
|
انچ |
ملی میٹر |
245(B) |
290(X42) |
360(X52) |
415(X60) |
450(X65) |
485(X70) |
555(X80) |
|
|
16 |
406 |
6.0-14.0 |
6.0-13.0 |
6.0-12.0 |
6.0-11.0 |
6.0-10.5 |
6.0-10.0 |
6.0-9.0 |
6.0-12.3 |
|
18 |
457 |
6.0-15.0 |
6.0-14.0 |
6.0-13.0 |
6.0-12.0 |
6.0-11.5 |
6.0-11.0 |
6.0-10.0 |
6.0-12.3 |
|
20 |
508 |
6.0-16.0 |
6.0-15.0 |
6.0-14.0 |
6.0-13.0 |
6.0-12.5 |
6.0-12.0 |
6.0-11.0 |
6.0-12.3 |
|
22 |
559 |
6.0-17.0 |
6.0-16.0 |
6.0-15.0 |
6.0-14.0 |
6.0-13.5 |
6.0-13.0 |
6.0-12.0 |
6.0-12.3 |
|
24 |
610 |
6.0-18.0 |
6.0-17.0 |
6.0-16.0 |
6.0-15.0 |
6.0-14.5 |
6.0-14.0 |
6.0-13.0 |
6.0-12.3 |
|
26 |
660 |
6.0-19.0 |
6.0-18.0 |
6.0-17.0 |
6.0-16.0 |
6.0-15.0 |
6.0-15.0 |
6.0-14.0 |
6.0-12.3 |
|
28 |
711 |
6.0-20.0 |
6.0-19.0 |
6.0-18.0 |
6.0-17.0 |
6.0-16.5 |
6.0-16.0 |
6.0-15.0 |
6.0-12.3 |
|
30 |
762 |
7.0-21.0 |
7.0-20.0 |
7.0-19.0 |
7.0-18.0 |
7.0-17.5 |
7.0-17.0 |
7.0-16.0 |
6.0-12.3 |
|
32 |
813 |
7.0-22.0 |
7.0-21.0 |
7.0-20.0 |
7.0-19.0 |
7.0-18.5 |
7.0-18.0 |
7.0-17.0 |
6.0-12.3 |
|
34 |
864 |
7.0-23.0 |
7.0-22.0 |
7.0-21.0 |
7.0-20.0 |
7.0-19.5 |
7.0-19.0 |
7.0-18.0 |
6.0-12.3 |
|
36 |
914 |
8.0-24.0 |
8.0-23.0 |
8.0-22.0 |
8.0-21.0 |
8.0-20.5 |
8.0-20.0 |
8.0-19.0 |
6.0-12.3 |
|
38 |
965 |
8.0-25.0 |
8.0-24.0 |
8.0-23.0 |
8.0-22.0 |
8.0-21.5 |
8.0-21.0 |
8.0-20.0 |
6.0-12.3 |
|
40 |
1016 |
8.0-26.0 |
8.0-25.0 |
8.0-24.0 |
8.0-23.0 |
8.0-22.5 |
8.0-22.0 |
8.0-21.0 |
6.0-12.3 |
|
42 |
1067 |
8.0-26.0 |
8.0-25.0 |
8.0-24.0 |
8.0-23.0 |
8.0-22.5 |
8.0-22.0 |
8.0-21.0 |
6.0-12.3 |
|
44 |
1118 |
9.0-27.0 |
9.0-26.0 |
9.0-24.5 |
9.0-23.5 |
9.0-22.8 |
9.0-22.0 |
9.0-21.0 |
6.0-12.3 |
|
46 |
1168 |
9.0-27.0 |
9.0-26.0 |
9.0-24.0 |
9.0-23.5 |
9.0-22.8 |
9.0-22.0 |
9.0-21.0 |
6.0-12.3 |
|
48 |
1219 |
9.0-28.0 |
9.0-27.0 |
9.0-25.4 |
9.0-24.0 |
9.0-23.5 |
9.0-23.0 |
9.0-22.0 |
6.0-12.3 |
|
52 |
1321 |
9.0-28.0 |
9.0-27.0 |
9.0-25.4 |
9.0-24.2 |
9.0-23.5 |
9.0-23.0 |
9.0-22.0 |
6.0-12.3 |
|
56 |
1422 |
10.0-29.0 |
10.0-28.0 |
10.0-26.0 |
10.0-24.5 |
10.0-23.8 |
10.0-23.0 |
10.0-22.0 |
6.0-12.3 |
|
60 |
1524 |
10.0-29.0 |
10.0-28.0 |
10.0-26.0 |
10.0-24.5 |
10.0-23.8 |
10.0-23.0 |
10.0-22.0 |
6.0-12.3 |
|
64 |
1626 |
10.0-30.0 |
10.0-29.0 |
10.0-27.0 |
10.0-25.4 |
10.0-24.8 |
10.0-24.0 |
10.0-23.0 |
6.0-12.3 |
|
68 |
1727 |
10.0-30.0 |
10.0-29.0 |
10.0-27.0 |
10.0-25.4 |
10.0-24.8 |
10.0-24.0 |
10.0-23.0 |
6.0-12.3 |
|
72 |
1829 |
10.0-30.0 |
10.0-29.0 |
10.0-27.0 |
10.0-25.4 |
10.0-24.8 |
10.0-24.0 |
10.0-23.0 |
6.0-12.3 |
ایل ایس اے اسٹیل پائپ کی بیرونی قطر اور دیوار کی موٹائی کی رواداری
|
اقسام |
معیار |
|||||
|
SY/T5040-2000 |
SY/T5037-2000 |
SY/T9711.1-1977 |
ASTM A252 |
AWWA C200-97 |
API 5L PSL1 |
|
|
ٹیوب اختتام اوڈ انحراف |
±0.5%D |
±0.5%D |
-0.79 ملی میٹر -+2.38 ملی میٹر |
<±0.1%T |
<±0.1%T |
± 1.6 ملی میٹر |
|
دیوار کی موٹائی |
±10.0%T |
D<508mm, ±12.5%T |
-8%T-+19.5%T |
<-12.5%T |
-8%T-+19.5%T |
5.0 ملی میٹر |
|
D>508 ملی میٹر ، ± 10.0 ٪ t |
t سے زیادہ یا اس کے برابر 15.0 ملی میٹر ، ± 1.5 ملی میٹر |
|||||
کیمیائی ساخت اور LSAW اسٹیل پائپ کی مکینیکل خصوصیات
|
معیار |
گریڈ |
کیمیائی ساخت (زیادہ سے زیادہ) ٪ |
مکینیکل خصوصیات (منٹ) |
|||||
|
C |
ایم این |
سی |
S |
P |
پیداوار کی طاقت (ایم پی اے) |
تناؤ کی طاقت (MPA) |
||
|
جی بی/ٹی 700-2006 |
A |
0.22 |
1.4 |
0.35 |
0.050 |
0.045 |
235 |
370 |
|
B |
0.2 |
1.4 |
0.35 |
0.045 |
0.045 |
235 |
370 |
|
|
C |
0.17 |
1.4 |
0.35 |
0.040 |
0.040 |
235 |
370 |
|
|
D |
0.17 |
1.4 |
0.35 |
0.035 |
0.035 |
235 |
370 |
|
|
GB/T1591-2009 |
A |
0.2 |
1.7 |
0.5 |
0.035 |
0.035 |
345 |
470 |
|
B |
0.2 |
1.7 |
0.5 |
0.030 |
0.030 |
345 |
470 |
|
|
C |
0.2 |
1.7 |
0.5 |
0.030 |
0.030 |
345 |
470 |
|
|
BS EN10025 |
S235JR |
0.17 |
1.4 |
- |
0.035 |
0.035 |
235 |
360 |
|
S275JR |
0.21 |
1.5 |
- |
0.035 |
0.035 |
275 |
410 |
|
|
S355JR |
0.24 |
1.6 |
- |
0.035 |
0.035 |
355 |
470 |
|
|
DIN 17100 |
st37-2 |
0.2 |
- |
- |
0.050 |
0.050 |
225 |
340 |
|
st44-2 |
0.21 |
- |
- |
0.050 |
0.050 |
265 |
410 |
|
|
st52-3 |
0.2 |
1.6 |
0.55 |
0.040 |
0.040 |
345 |
490 |
|
|
JIS G3101 |
ایس ایس 400 |
- |
- |
- |
0.050 |
0.050 |
235 |
400 |
|
SS490 |
- |
- |
- |
0.050 |
0.050 |
275 |
490 |
|
|
API 5L PSL1 |
A |
0.22 |
0.9 |
- |
0.03 |
0.03 |
210 |
335 |
|
B |
0.26 |
1.2 |
- |
0.03 |
0.03 |
245 |
415 |
|
|
X42 |
0.26 |
1.3 |
- |
0.03 |
0.03 |
290 |
415 |
|
|
X46 |
0.26 |
1.4 |
- |
0.03 |
0.03 |
320 |
435 |
|
|
X52 |
0.26 |
1.4 |
- |
0.03 |
0.03 |
360 |
460 |
|
|
X56 |
0.26 |
1.1 |
- |
0.03 |
0.03 |
390 |
490 |
|
|
X60 |
0.26 |
1.4 |
- |
0.03 |
0.03 |
415 |
520 |
|
|
X65 |
0.26 |
1.45 |
- |
0.03 |
0.03 |
450 |
535 |
|
|
X70 |
0.26 |
1.65 |
- |
0.03 |
0.03 |
585 |
570 |
|
LSAW اسٹیل پائپتیاری کا عمل:
طولانی طور پر ڈوبے ہوئے آرک ویلڈیڈ عمل کا بہاؤ
ایل ایس اے ڈبلیو (طولانی طور پر ڈوبی ہوئی آرک ویلڈیڈ اسٹیل پائپ) لیفلیٹس پلیٹ میں خام مال کے طور پر ، سڑنا یا مولڈنگ مشین پریشر (حجم) میں اسٹیل پلیٹ ڈبل - رخا ڈوبنے والی آرک ویلڈنگ اور پیداوار سے بھڑک اٹھنا۔
ویلڈیڈ پائپ کے LSAW عمل میں UOE اور JCOE شامل ہیں۔
UoE LSAW پائپ تشکیل دینے کا عمل:
UOE LSAW اسٹیل پائپ بنانے کے عمل کے تین اہم عمل میں شامل ہیں: اسٹیل پلیٹ پری - موڑنے ، U تشکیل اور O تشکیل دینا۔ ہر عمل پری {{2} کے تین عمل کو مکمل کرنے کے لئے ایک سرشار فارمنگ پریس کو اپناتا ہے ، اسٹیل پلیٹ کے کنارے کو موڑتے ہوئے ، آپ اسٹیل پلیٹ کو سرکلر ٹیوب میں خراب کرنے کے لئے ترتیب میں تشکیل دیتے ہیں۔
JCOE LSAW پائپ تشکیل دینے کا عمل:
تشکیل: جے سی 0 تشکیل دینے والی مشین پر مہر لگانے کے متعدد مراحل کے بعد ، اسٹیل پلیٹ کے پہلے نصف حصے کو "جے" شکل میں دبایا جاتا ہے ، پھر اسٹیل پلیٹ کے دوسرے نصف حصے کو "سی" شکل بنانے کے لئے "جے" میں دبایا جاتا ہے ، اور آخر کار وسط سے دباؤ ڈالا جاتا ہے تاکہ کھلی "0"- شکل کی ٹیوب کی تشکیل کی تشکیل کی جاسکے۔
LSAW اسٹیل پائپ کے مخصوص عمل کے اقدامات مندرجہ ذیل ہیں:
1. پلیٹ تحقیقات: یہ پروڈکشن لائن میں داخل ہونے کے بعد بڑے قطر ایل ایس اے ڈبلیو جوڑوں کی تیاری کے لئے استعمال ہوتا ہے جو ابتدائی مکمل - بورڈ الٹراسونک ٹیسٹنگ ہے۔
2. ملنگ: ملنگ کے لئے استعمال ہونے والی مشین اس آپریشن کو پلیٹ کی چوڑائی اور اطراف کی شکل اور ڈگری کے متوازی تقاضوں کی ضروریات کو پورا کرنے کے لئے دو - ایجڈ ملنگ پلیٹ کے ذریعے کرتی ہے۔
3. پری - مڑے ہوئے پہلو: اس پہلو کو پری - موڑنے والی پلیٹ ایج پر پری - موڑنے والی مشین کا استعمال کرکے حاصل کیا جاتا ہے۔ پلیٹ ایج کو گھماؤ کی ضرورت کو پورا کرنے کی ضرورت ہے۔
4. تشکیل: پری - موڑنے والے مرحلے کے بعد ، جے سی او مولڈنگ مشین کے پہلے نصف حصے میں ، اسٹیمپ اسٹیل کے بعد ، اسے "جے" شکل میں دبایا جاتا ہے جبکہ اسی اسٹیل پلیٹ کے دوسرے نصف حصے میں یہ جھکا ہوا ہے اور اسے "سی" شکل میں دبایا جاتا ہے ، پھر حتمی افتتاحی شکل "O" شکل بناتی ہے۔
5. پری - ویلڈنگ: یہ ویلڈیڈ پائپ اسٹیل کو تشکیل دینے کے بعد سیدھا سیون بنانا ہے اور پھر مسلسل ویلڈنگ کے لئے گیس ویلڈنگ سیون (میگ) کا استعمال کریں۔
6. ویلڈ کے اندر: یہ سیدھے سیون ویلڈیڈ اسٹیل پائپ کے اندرونی حصے پر ایک ٹینڈم ملٹی - تار ڈوبنے والی آرک ویلڈنگ (تقریبا four چار تار) کے ساتھ کیا جاتا ہے۔
7. ویلڈ کے باہر: ویلڈ کے باہر ٹینڈم ملٹی - تار ڈوبی ہوئی آرک ویلڈنگ ایل ایس اے ڈبلیو اسٹیل پائپ ویلڈنگ کے بیرونی حصے پر ہے۔
8. الٹراسونک ٹیسٹنگ: سیدھے سیون ویلڈیڈ اسٹیل پائپ کے باہر اور اندر اور بیس میٹریل کے دونوں اطراف 100 ٪ معائنہ کے ساتھ ویلڈیڈ ہیں۔
9. x - رے معائنہ: x - رے صنعتی ٹی وی معائنہ امیج پروسیسنگ سسٹم کا استعمال کرتے ہوئے اندر اور باہر سے کیا جاتا ہے تاکہ یہ یقینی بنایا جاسکے کہ پتہ لگانے کی حساسیت موجود ہے۔
10. توسیع: یہ ڈوبے ہوئے آرک ویلڈنگ اور سیدھے سیون اسٹیل پائپ کی لمبائی کے سوراخ قطر کو پورا کرنے کے لئے ہے تاکہ اسٹیل ٹیوب کے سائز کی صحت سے متعلق کو بہتر بنایا جاسکے اور اسٹیل ٹیوب میں تناؤ کی تقسیم کو بہتر بنایا جاسکے۔
11. ہائیڈرولک ٹیسٹ: اسٹیل پائپ کو یقینی بنانے کے لئے - روٹ ٹیسٹ کے ذریعہ اسٹیل کے لئے ہائیڈرولک ٹیسٹ مشین پر یہ کام کیا جاتا ہے جس میں خود کار طریقے سے ریکارڈنگ اور اسٹوریج کی صلاحیتوں والی مشین کے ساتھ معیاری ضروریات کو پورا کیا جاتا ہے۔
12. چیمفرنگ: اس میں پورے عمل کے اختتام پر اسٹیل پائپ پر کئے جانے والا معائنہ شامل ہے۔
LSAW اسٹیل پائپ کے پیداواری سامان:
پلیٹ ایج ملنگ مشین
گھسائی کرنے والی مشین چوڑائی ، کنارے اور نالی کی شکل کی وضاحتوں کو پورا کرنے کے لئے پلیٹ کے دونوں اطراف کے معیارات کے مطابق ملتی ہے۔
ایج کریمپنگ مشین
کریمپنگ مشین مطلوبہ گھماؤ کی تشکیل کے ل the پلیٹ کے کناروں کو کچل دیتی ہے۔
ویلڈنگ مشین سے ٹیک لگائیں
کھلی سیون پائپ کے دو کناروں کو ٹیک ویلڈنگ مشین کے ذریعہ اکٹھا کیا گیا ہے۔ پھر دھات کے فعال - گیس آرک ویلڈنگ ("میگ") کے عمل کا استعمال کرتے ہوئے ٹیک ویلڈر کے ذریعہ ویلڈیڈ۔
مشین تشکیل دینا
"جے سی او" کے عمل کو موڑنے اور اسٹیل پائپ میں کرپڈ اسٹیل پلیٹ بنانے کے لئے استعمال کرتا ہے۔
داخلہ ویلڈنگ مشین
پائپ کی اندرونی طول بلد سیون کو پائپ منتقل کرتے ہوئے 4 ویلڈنگ کے سروں کو ٹھیک کرکے اور ڈوبا ہوا - آرک ویلڈنگ کے عمل کا استعمال کرتے ہوئے اندر سے ویلڈیڈ کیا جاتا ہے۔
ختم ہونے والی مشین کو ختم کریں
مشین کی سطح پائپ کے اختتام کو گھومنے والے کٹر کے سروں کے ساتھ ہے تاکہ یہ یقینی بنایا جاسکے کہ مطلوبہ نالی اور کنارے کی وضاحتیں پوری ہوں۔
ہائیڈروسٹٹک ٹیسٹر
اختتامی چہرے پر سگ ماہی ٹکنالوجی کا استعمال ہائیڈروسٹٹک ٹیسٹنگ کے دوران بلائنڈ زون کو ختم کرتا ہے۔ ٹیسٹر خودکار ریکارڈنگ اور اسٹورنگ افعال سے بھی لیس ہے۔
مشین کو بڑھانا
پائپ کے طول و عرض کی صحت سے متعلق بڑھانے اور اندرونی تناؤ کی تقسیم کو بہتر بنانے کے لئے پائپ کو مکمل - لمبائی میں توسیع کا نشانہ بنایا جاتا ہے۔
